水系统中央空调末端设备之风机盘管接线方法及电线选型

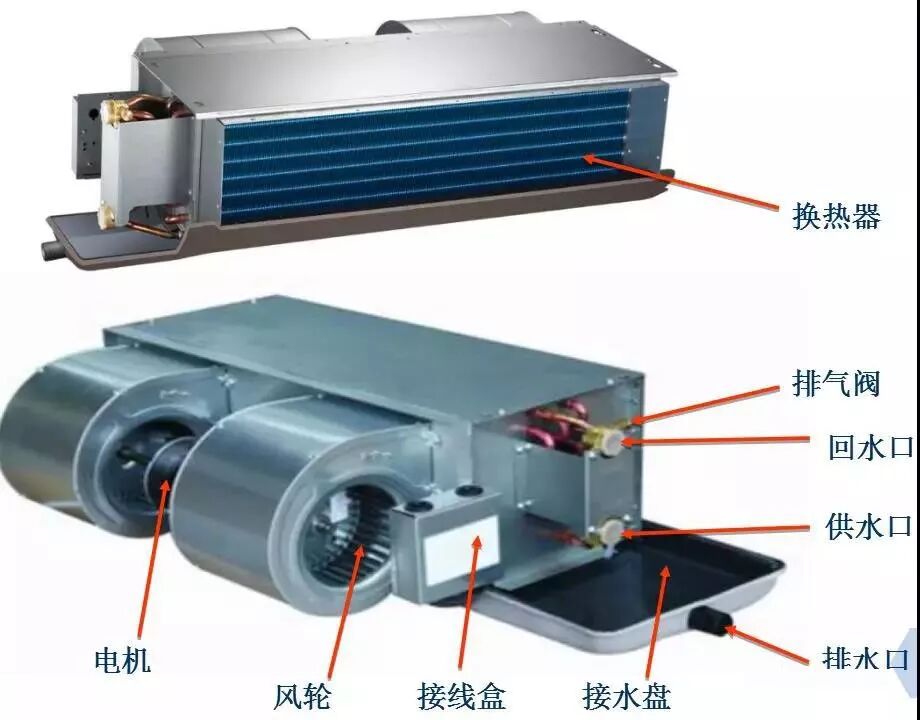

风机盘管是水系统中央空调末端设备，用于舒适性空调使用。主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。

水循环：是中央机房过来的冷水（热水）经过水管在换热器内循环。

风循环：是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

按结构形式分：立式、卧式、壁挂式、卡式等；

按安装方式分：明装和暗装；

按进水方式分：左式和右式。

壁挂式风机盘管机组全部为明装机组，其结构紧凑、外观好，直接挂于墙的上方。

立式

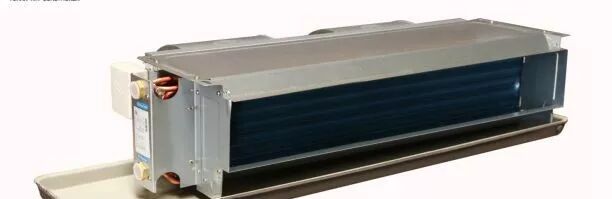

卡式（天花板嵌入式）机组，比较美观的进、出口外露于顶棚下，风机、电动机和盘管都置于顶棚之上，属于半明装机组；明装机组都有美观的外壳，自带出风口和进风口，在房间内明露安装；暗装机组的外壳一般用镀锌钢板制作。

国家标准规定，风机盘管机组根据机外静压分为两类：低静压型和高静压型。

风机盘管接线方式

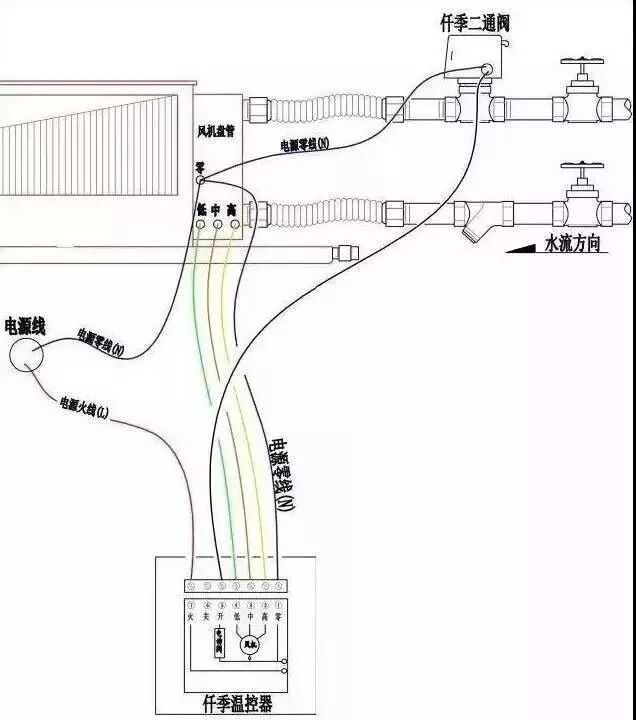

电动二通阀的接线图器

此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜

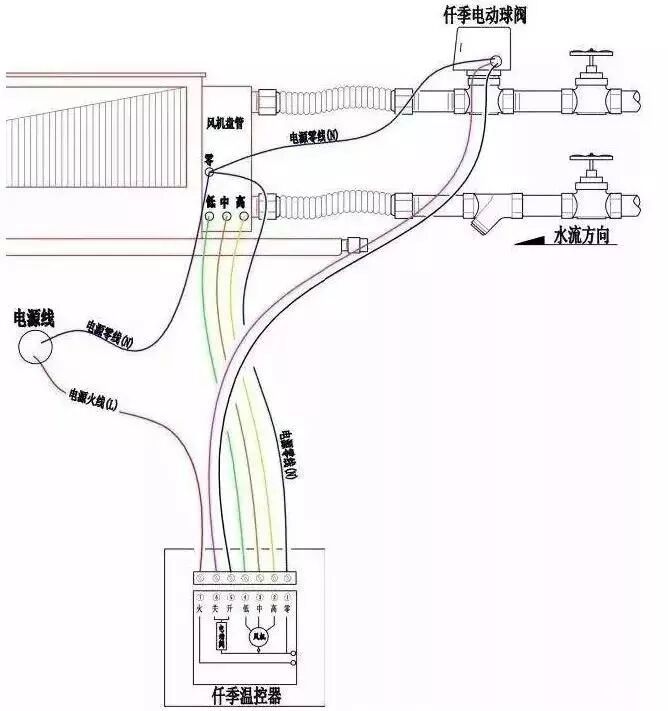

电动球阀接线图

此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。

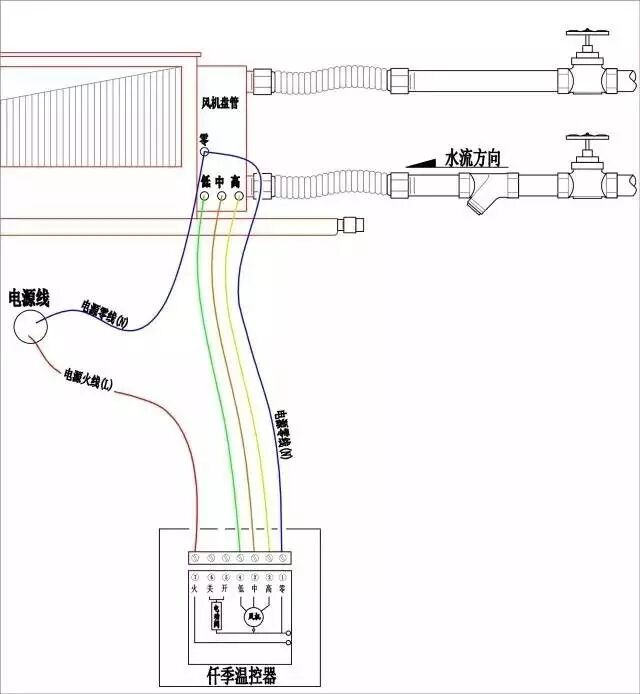

未安装二通阀的温控器接线图

风机盘管设备配电线选型

1、风机盘管设备控制电线（不带二通阀）ZC-RVV电线4×0.75mm²，（带二通阀）ZC-RVV电线6×0.75mm²，主线为3×2.5 mm²（根据盘管的数量、功率确定，一般15台以内）；

2、主机电源线大小参照其电气参数或电线选型表格；

3、小、中型中央空调系统需配置独立的配电箱（包含末端总电源，水泵、主机电源）；

4、大型中央空调系统需配置独立的配电柜（包含冷却水泵、冷冻水泵、冷却塔、主机电源等，末端电源可以独立）；

5、电线电缆载流量表：

5.1 BV型塑料绝缘电线穿塑料管敷设的载流量θn=70℃ (表1)
