一、电缆敷设长度计算
在电缆敷设时，为了保证施工质量及用电的可靠性，要尽量减少电缆的中间接头，如果电缆敷设长度不够，会增加电缆中间接头，降低用电的可靠性。如果电缆长度过长会给工程造成不必要的浪费和经济损失。电缆敷设按延长米计算。电缆的计算长度应根据敷设路径的水平和垂直距离确定，应包括实际路径长度与附加长度。附加长度,宜计入下列因素:
1）、电缆敷设路径地形等高差变化、伸缩节或迂回各用裕量。
2）、35kV及以上电缆蛇形敷设时的弯曲状影响增加量。
3）、终端或接头制作所需剥截电缆的预留段、电缆引至设备或装置所需的长度。电缆敷设度量时的附加长度,一般按下表考虑。
序号 | 项目名称 | 预留长度 | 说明 |
1 | 电缆敷设驰度、弯度、交叉 | 2.5% | 按全长计算 |
2 | 电缆进入建筑物 | 2 .0m | 最小值 |
3 | 电缆进入沟内或吊架时引上余值 | 1.5m | 最小值 |
4 | 变电所进线、出线 | 1.5m | 最小值 |
5 | 电力电缆终端头 | 1.5m | 检修余量 |
6 | 电缆中间接头盒 | 两端各留2.0m | 检修余量 |
7 | 电缆进控制及保护屏 | 2.0m | 从地坪起算 |
8 | 高压开关柜及低压动力配电盘 | 2.0m | 盘下进出线 |
9 | 电缆至电动机 | 0.5~1.0m | 不包括接线盒至地坪间距离 |
10 | 厂用变压器 | 3.0m | 从地坪起算 |
11 | 主变压器 | 5.0m | 从地坪起算 |
12 | 车间动力箱 | 1.5m | 从地坪起算 |
13 | 电梯电缆与电缆架固定点 | 每处0.5m | 最小值 |
注：对厂区引入建筑物,直理电缆因地形及埋设的要求,电缆沟、隧道、吊架的上下引接,电线终端、接头等所需的电缆预留量,可取图纸量出的电缆敷设路径长度的5%。
电缆敷设长度计算如下：
电缆敷设长度＝(电缆路径平面长度＋预留长度＋高差长度)×(1＋A%)×(1＋损耗率)
式中：
电缆路径平面长度：电缆敷设路径计算的平面长度；
高差长度：由于水平高度的不同而增加的长度；
A%：电缆敷设弧度、弯度、交叉所增加的长度；
损耗率：电力电缆为1%，控制电缆为1.5%，电力电缆和控制电缆损耗率中不包括备用预留的长度,以及因敷设有弯曲或有孤度而增加的长度。
二、电缆装盘长度
2.1、电缆的订货长度,应符合下列规定二：
1）、长距离的电缆线路,宜采用计算长度作为订货长度。
对35kV以上单芯电缆，应按相计算；线路采取交叉互联等分段连接方式时,应按段开列。
2）、对35kV及以下电缆用于非长距离时,宜计及整盘电缆中截取后不能利用其剩余段的因素,按计算长度计人5%~10%的裕量,作为同型号规格电缆的订货长度。
3）、水下敷设电缆的每盘长度,不宜小于水下段的敷设长度。有困难时,可含有工厂制的软接头。
2.2、电缆装盘长度计算

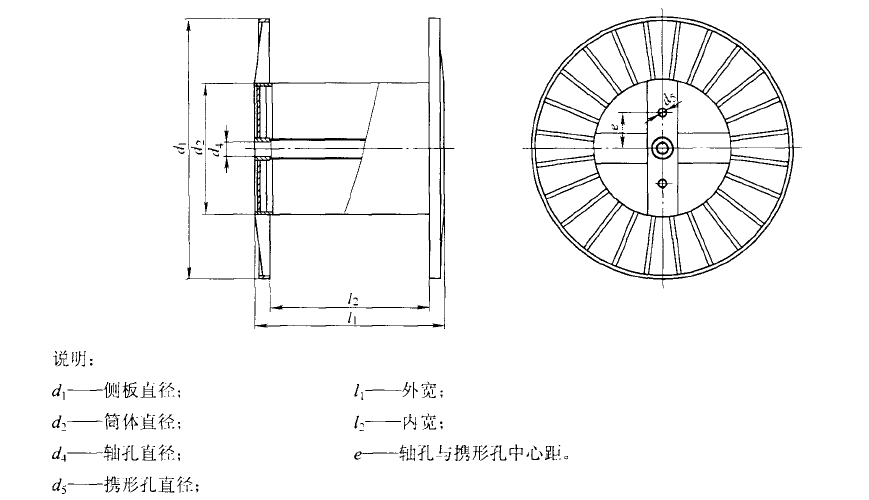

1）、电缆交货盘：电缆交货用的装载和包装盘具，交货盘结构如下图所示：
2）、电缆装盘长度计算：

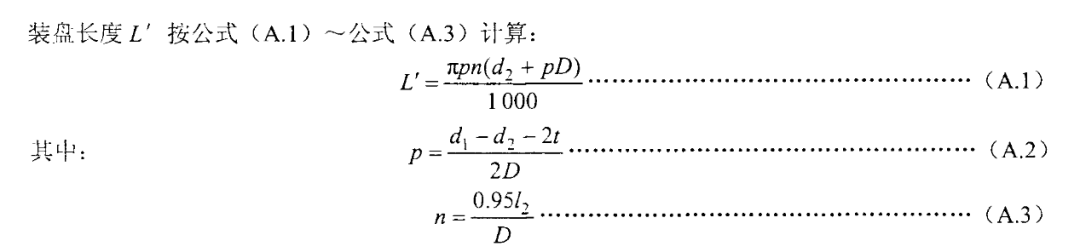

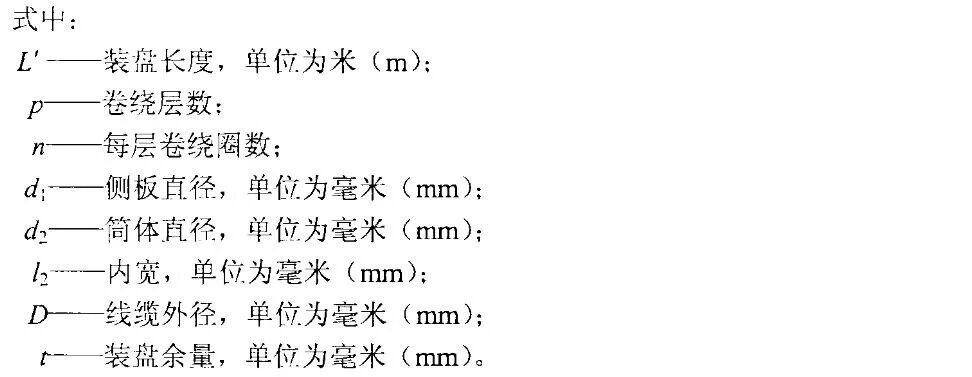

在计算电缆装盘长度时,由于电缆装盘计算公式中,余量值t为假定预设值,其值范围相差0- 0. 9D内,电线长度计算可能不变,它与理论计算的余量最小相差为 0,最大相差为一层电缆的相应厚度(0. 9D) , 装盘余量t计算公式如下:
在计算中，π按3.1416计，算得的p、n及L'只取其整数部分,不进位。

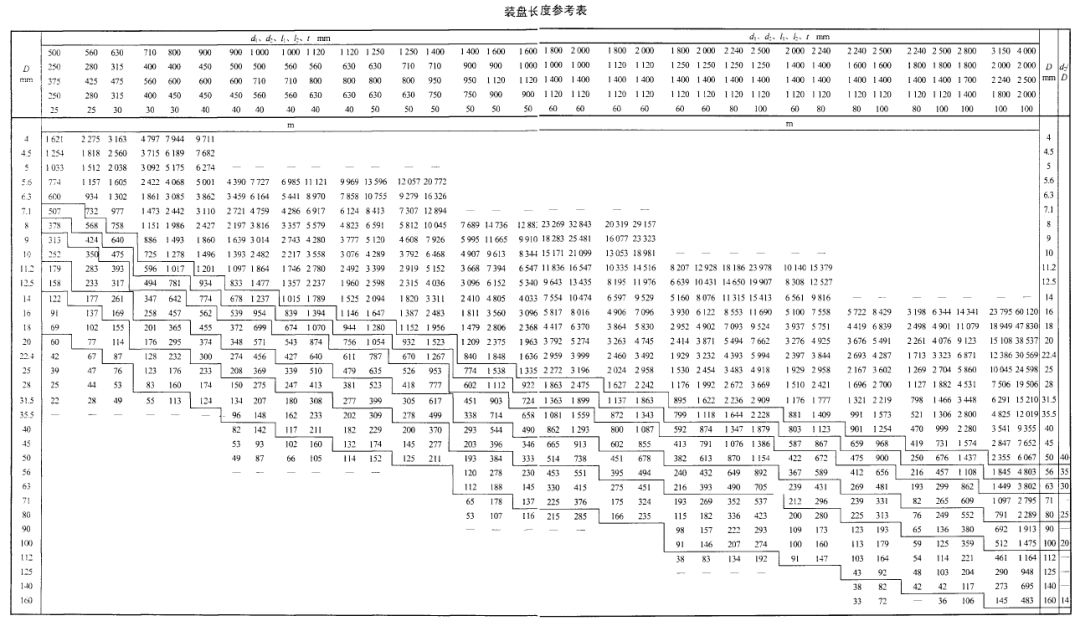

3）、装盘长度参考表：
